国内自拍中文欧美_国产精品99久久精品互動交流_国产一区第10页_婷婷亚洲综合小图片小说_成人一级毛片播放_明星造梦一区二区_欧美性性在线观看_奇米影视亚洲狠狠色888_成人a毛片免费观看网站_亚洲天堂欧美在线

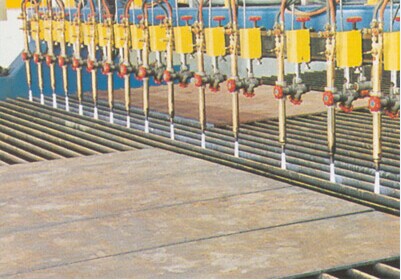

數(shù)控切割機在日常操作過程中的工藝的至關(guān)重要性

以下為蘇州卡斯倍諾數(shù)控科技小編為大家分享的一些經(jīng)驗，以供大家分享：

一般數(shù)控切割機在執(zhí)行切割前需要完成作圖及數(shù)控火焰切割機的編輯及處理，為保證工件質(zhì)量，一般不在工作輪廓上直接安排穿透點（即打火點），而是使其離開弓箭一段距離，經(jīng)過一段切割線后再進入工件輪廓，這段線通常稱之為切割引線或引入線。引入線的長度由材料的厚度和所采用的切割方法來確定，一般來講，引線的長度隨厚度增加而加長。

引入線的安排應(yīng)注意如下幾點：

1、引入線在不影響穿孔和切割的情況下，應(yīng)盡可能的短，其引入方向應(yīng)與切割機運行方向盡可能一致。在穿孔時飛濺的熔渣應(yīng)不飛向切割機，而是向切割機啟動運行的反方向飛去。

2、引入線在切割工件內(nèi)腔時的安排

①直引線，在實際且各種，直引線最為常用，但在切割起、終點處容易遺留一個凹痕和小尾巴。內(nèi)腔是方形時，引線一般從某一角切入，圓形內(nèi)腔一般沒什么要求。
②圓引線，如果要求較高質(zhì)量的切割接點，最好使用園引線，

③引線在切割工件外形時的安排在切割外形時，一般采用直引線。

④設(shè)計引入線，還應(yīng)盡可能減少材料浪費，有時需配合套料來考慮。

一般認為電源正常輸出電壓即為切割電壓。數(shù)控火焰切割機通常有較高的空載電壓和工作電壓，在使用電離能高的氣體如氮氣、氫氣或空氣時，穩(wěn)定等離子弧所需的電壓會更高。當(dāng)電流一定時，電壓的提高意味著電弧焓值的提高和切割能力的提高。如果在焓值提高的同時，減小射流的直徑并加大氣體的流速，往往可以獲得更快的切割速度和更好的切割質(zhì)量。
　　1、氧氣可以提高切割低碳鋼材料的速度。使用氧氣進行切割時，切割模式與火焰切割很想像，高溫高能的等離子弧使得切割速度更快，但是必須配合使用抗高溫氧化的電極，同時對電極進行起弧時的防沖擊保護，以延長電極的壽命。

　　2、氫氣通常是作為輔助氣體與其它氣體混和作用，如著名的氣體H35（氫氣的體積分數(shù)為35％，其余為氬氣）是等離子弧切割能力最強的氣體之一，這主要得利于氫氣。由于氫氣能顯著提高電弧電壓，使氫等離子射流有很高的焓值，當(dāng)與氬氣混合使用時，其等離子射流的切割能力大大提高。一般對厚度70mm以上的金屬材料，常用氬＋氫作為切割氣體。若使用水射流對氬＋氫氣等離子弧進一步壓縮，還可獲得更高的切割效率。

　　3、空氣中含有體積分數(shù)約78%的氮氣，所以利用空氣切割所形成的掛渣情況與用氮氣切割時很想像；空氣中還含有體積分數(shù)約21%的氧氣，因為氧的存在，用空氣的切割低碳鋼材料的速度也很高；同時空氣也是最經(jīng)濟的工作氣體。但單獨使用空氣切割時，會有掛渣以及切口氧化、增氮等問題，而且電極和噴嘴的壽命較低也會影響工作效率和切割成本。由于等離子弧切割一般使用恒流或陡降外特征的電源，噴嘴高度增加后，電流變化很小，但會使弧長增加并導(dǎo)致電弧電壓增大，從而使電弧功率提高；但同時也會使暴露在環(huán)境中的弧長增長，弧柱損失的能量增多。在兩個因素綜合作用的情況下，前者的作用往往完全被后者所抵消，反而會使有效的切割能量減小，致使切割能力降低。通常表現(xiàn)是切割射流的吹力減弱，切口下部殘留的熔渣增多，上部邊緣過熔而出現(xiàn)圓角等。另外，從等離子射流的形態(tài)方面考慮，射流直徑在離開槍口后是向外膨脹的，噴嘴高度的增加必然引起切口寬度加大。所以，選用盡量小的噴嘴高度對提高切割速度和切割質(zhì)量都是有益的，但是，噴嘴高度過低時可能會引起雙弧現(xiàn)象。采用陶瓷外噴嘴可以將噴嘴高度設(shè)為零，即噴口端面直接接觸被切割表面，可以獲得很好的效果。

　　4、氮氣是一種常用的工作氣體，在有較高電源電壓的條件下，氮氣等離子弧有較好的穩(wěn)定性和比氬氣更高的射流能量，即使是切割液態(tài)金屬粘度大的材料如不銹鋼和鎳基合金時，切口下緣的掛渣量也很少。氮氣可以單獨使用，也可以同其它氣體混和使用，如自動化切割時經(jīng)常使用氮氣或空氣作為工作氣體，這兩種氣體已經(jīng)成為高速切割碳素鋼的標準氣體。有時氮氣還被用作氧等離子弧切割時的起弧氣體。

　　5、氬氣在高溫時幾乎不與任何金屬發(fā)生反應(yīng)，氬氣數(shù)控等離子切割機很穩(wěn)定。而且所使用的噴嘴與電極有較高的使用壽命。但氬氣等離子弧的電壓較低，焓值不高，切割能力有限，與空氣切割相比其切割的厚度大約會降低25%。另外，在氬氣保護環(huán)境中，熔化金屬的表面張力較大，要比在氮氣環(huán)境下高出約30%，所以會有較多的掛渣問題。即使使用氬和其它氣體的混合氣切割也會有粘渣傾向。因此，現(xiàn)已很少單獨使用純氬氣進行等離子切割。

數(shù)控等離子切割機，數(shù)控火焰切割機，光纖激光切割機，便攜式數(shù)控切割機的生產(chǎn)廠家蘇州卡斯倍諾數(shù)控科技有限公司提供發(fā)布于jmmt.com.cn
